Кабель RS 485

Предлагаем Вашему вниманию кабель для интерфейса RS 485. На все реализуемые нами электротехнические изделия дается гарантия! Доставка товара производится по всей России. Оплата производится только по безналичному расчету.

Описание кабеля для интерфейса RS 485

Ассоциация электронной промышленности (EIA) впервые ввела стандарт RS 485 и длительное время именно под ним выпускались кабеля для интерфейса. Сегодня данный стандарт именуется несколько по-другому – TIA/EIA-485.

Кабель RS 485 применяется в промышленных АСУТП, с его помощью соединяют между собой контроллеры и иное оборудование. Также распространены RS-232, но здесь не предусмотрена возможность объединения целой серии устройств.

Кабель для интерфейса RS 485 позволяет передавать данные на скорости до 10 Мбит/с. Максимальная длина линии во многом зависит от того, на какой скорости предполагается передавать информацию: при показателях 10 Мбит/с – длина 120 метров, при 100 кбит/с – до 1200 м.

С помощью данных кабельных систем обеспечивается передача данных со скоростью до 10 Мбит/с. Максимальная дальность зависит от скорости: при скорости 10 Мбит/с максимальная длина линии — 120 м, при скорости 100 кбит/с — 1200 м.

Количество подключаемых устройств

Напрямую зависит от того, какие используются приемопередатчики. Оборудование ориентировано на 32 стандартных приемника. Последние имеют входное сопротивление 1/2, 1/4, 1/8 от стандартного.

Протоколы и разъемы

Через кабели для интерфейса RS 485 применяются те же фреймы, которые встречаются в RS-232. Протоколы обмена действуют по схеме «ведуший-ведомый». Популярен протокол Modbus RTU. В стандарте нет указания на тип соединителей и распайку.

Подключение

Схема подключения

На рисунке можно видеть сеть, функционирующую на основе RS-485.

Когда осуществляется подключение, то крайне важно следить за тем, как подсоединены сигнальные цепи – А и В. В случае с переполюсовкой ничего страшного не произойдет, однако устройство не сможет функционировать.

Ключевые рекомендации:

Передача сигнала должна производится по витой паре, на концах кабеля должны быть терминальные резисторы. Сеть идет без ответвлений.

Согласование

Номинальное сопротивление резисторов должно соответствовать волновому сопротивлению кабеля. Приблизительные показатели – 100 - 120 Ом.

Специальные кабели Belden (120 Ом) используются для интерфейса rs 485. В целом же, номинал зависит от типа применяемой кабельной системы.

Резисторы либо запаиваются на контакты разъемов, либо уже смонтированы в самом устройстве. В последнем случае требуется установка перемычки.

Уровни сигналов

В RS-485 применяется дифференциальный способ передачи сигнала. Напряжение в цепях А и В будет меняться в противофазе.

Схема при обмене двух контроллеров ВАРИКОНТ.

Смещение

Из схемы осциллограммы видно, что при отсутствии сигнала в цепи происходит незначительное смещение, которое защищает приемники от ложного срабатывания.

Желательно, чтобы смещение не было более 200 мВ.

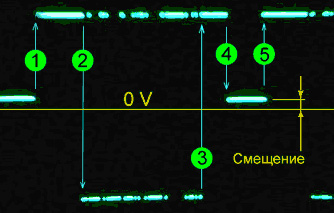

Осциллограмма реального обмена

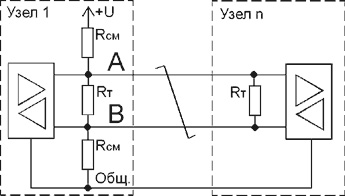

Один из возможных вариантов смещения

Номиналы резисторов подбираются с учетом смещения и напряжения в сети. Когда применяются приёмо-передатчики с гальванической развязкой, то и источник питания также должен быть гальванически развязанный.

Искажения, возникающие вследствие неправильной разводки сети

Кабель для интерфейса RS 485 способствует передаче сигнала без искажений, если соблюдаются все требования. В противном случае искажений не избежать. Рекомендаций следует придерживаться при любых скоростях передачи данных.
